海思PLM案例 | 助力航天科技X所构建研发设计一体化信息平台
访问：1018 次 时间：2022-11-21
信息化装备是军工信息化的主要载体，自主可控、高效能、智能化的装备更是信息化竞备战的重中之重。“十四五”规划中，我国就已提出要全面加强练兵备战，提高捍卫国家主权、安全、发展利益的战略能力，确保 2027 年实现建军百年奋斗目标，2035 年基本实现国防和军队现代化。
工业软件在信息化建设中扮演着灵魂角色，它属于交叉学科领域，即是基础学科，又是IT产品。它构建了一套完善的产业互联网生态体系，促使智能制造的繁荣发展。产品全生命周期过程管理的PLM软件更是皇冠上的明珠，覆盖从设计、工艺、制造、保障、维修到试验等一系列高端工业制造环节，对智能制造取决定性作用。通过采用PLM系统，能让数万人、数千兆的数据同时协作一个高精尖产品，吸取丰富的行业技术经验，大大加快产品的迭代更新速度，推出具有领先水准的前沿装备。
背景介绍
航天科技XX所是从事制导雷达、空间遥感载荷、测控通信、综合电子等分系统及各类电子产品研发、制造和系统集成的专业技术研究所，产品覆盖弹、箭、星、船、器各领域，集研发、设计、生产、试验、服务于一体，产品用户覆盖海陆空各军兵种。曾圆满完成了以我国首次载人空间交会对接、首次月球着陆探测任务为代表的数百次大型飞行试验。这是我们客户中一家典型的高技术、多业务、多部门的军工企业。“十二五”以来，XX所信息化重要建设内容就是开展航天矩阵式协同管理系统（以下简称CRPC系统）和科研生产管理系统（以下简称CAMP系统）两大平台的建设及集成，并通过这两大平台的部署应用，构建项目管理、设计协同、生产制造的一体化环境。海峰思普/思普团队上线设计数据管理和工艺数据管理模块并实现与CAMP系统集成，实现了以BOM为核心的结构化数据贯通应用。由于型号应用的深入及数字化工作要求的升级，对设计、工艺及后续生产应用环节都需要进一步完善，XX所委托海峰思普/思普团队对其信息化建设内容展开二期建设。面对以上的诸多问题，经过我方技术工程师与XX所管理层多次业务沟通，形成了一套贴身解决方案。从产品的设计数据管理、工艺数据管理、系统集成管理到三员管理、配置及开发、服务器配置等等，对各个模块提供了更个性化的功能定制。
基于我方第一期项目时奠定的良好的项目基础，第二期执行起来更高效。3）通过过程管理，内部评审更规范，并能严格把控关键节点；第二期中我们做了大量的细化和完善，增加了服务模块，提升了平台服务的内容：1）产品管理中，以BOM为中心实现技术资料（含图纸）关联管理，可进行历史变更查询，并可纳入BOM中集中管理；2）在设计数据管理的设计工具集成项中，能够集成3D模型数据、2D数据，并保证与PLM系统数据的互联互动；3）设计内容的拓展：工艺数据管理中增加了制造工序过程，不同的工艺分开建库，自动化工艺过程支持个性化设置；4）规范文件标准：提升与产品相关的图纸、检验标准、产品说明文档、技术文档、项目文档、编码规则的规范统一管理。审签支持PDF打印，实现了工艺流程的规范，为无纸化办公奠定了基础；5）多部门协同：系统应用无界限，在系统集成中与相应的系统及门户集成，生成自动化工艺，同时实现各部门的协同管理；6）知识库共享：借助海思PLM系统的知识管理平台，海量的行业经验，形成自己完善、科学的知识库。
从以上针对XX所提出的设计、研发等流程中具体的业务诉求，我们的工程师结合多年研发经验，一一针对性给出了解决办法，并提供了一套完整、成熟、稳定的解决方案。
1、设计数据管理
此方案的设计数据管理实现了产品管理、产品结构（BOM）管理、技术文件管理、电子审签、技术状态管理、文件发放管理、基础库管理设计工具集成管理等众多功能。
2）元器件清单、其他相关联的物料需要纳入BOM中集中管理并实行历史查询；
以BOM为纽带进行关联数据管理
3）通过BOM结构的任意节点按设定条件导出节点以下数据；4）在系统中直观显示文档的归档时间，方便查看文件最后生效时间；5）新增AutoCAD、Creo、Altium等设计软件产生的技术文件应支持通用接口；自动生成PDF格式审签文件，并与源文件共同送审，实现PDF格式文件的电子签署；6）新增Word、Excel格式技术文件审批结束后自动转成PDF进行电子签署功能；7）新增发起人本人更改流程中尚未处理节点的执行人功能；
针对这些需求我们提供了相应的解决方案，

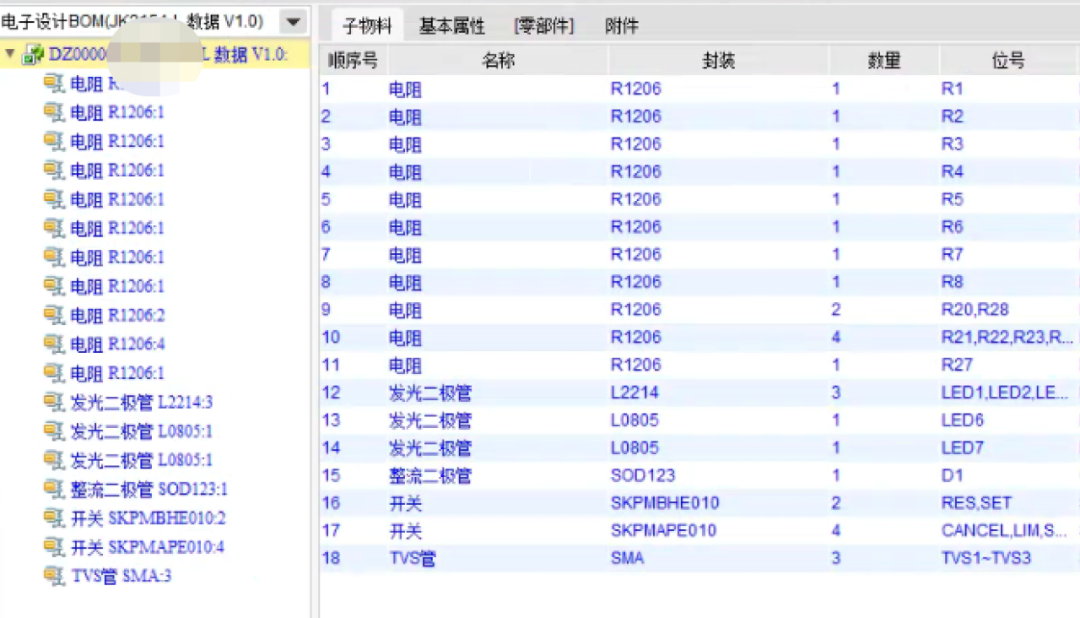

1）通过AD接口形成电子设计BOM；
2）按BOM结构输出报表；
3）文档归档时记录文档的归档时间并显示在修改时间后供查看，我们提供并开放该功能的源代码，培训电子所具备开发能力；
4）AutoCAD、Creo、Altium等设计软件生成PDF文件签名；

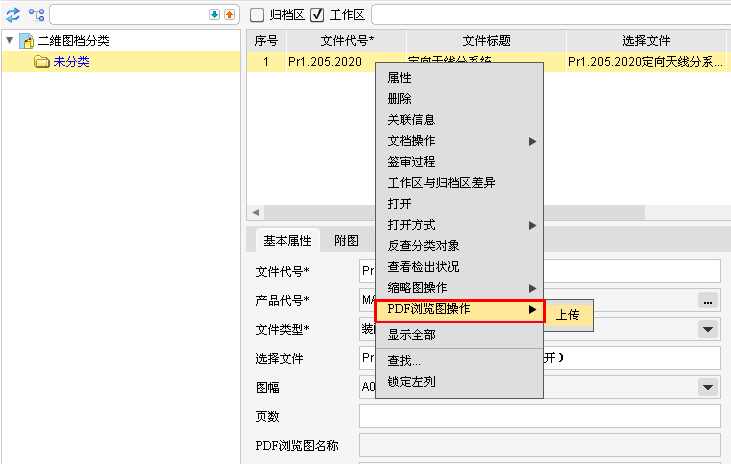

CRPC系统中所有文档可手动上传对应的PDF格式文件
6）实现各技术状态管理，实现不同更改单的多态类型；8）根据工艺偏离单对应的“对应的设计偏离”属性将对应的设计偏离单列到（工艺偏离对应设计偏离）的页签下，并实现基线管理等等。
海思PLM解决方案通过制造工序过程、工艺资源、流程图、自动化工艺、指导性工艺文件链接管理、工艺过程卡、数据的汇总与输出、工艺审签、工时、报价管理、工艺技术状态管理等多方面的内容实现工艺数据管理。

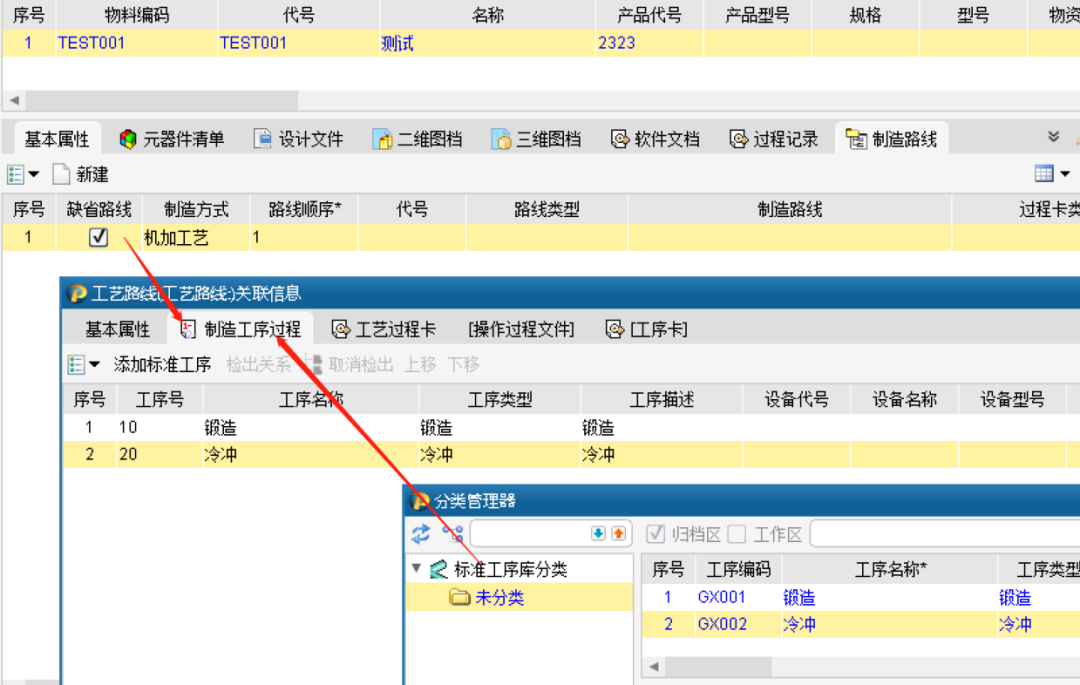

1）从标准工序库选择的工序名称、工序类别为只读，不可修改，通过调用标准工序库形成对应的制造工序过程；
2）工艺装备库中按不同类型描述不同的属性；
3）以产品BOM属性作为输入，工艺知识库作为支撑，进行参数化设计；4）完善指导性工艺文件链接信息，工人能够查看到工序所关联的指导性工艺文件（无纸化）；
5）增加工艺文件总目录的报表的输出；
6）工艺送审内容包括结构化数据以及工艺卡片等，可支持PDF打印；
7）允许工时在工艺受控的情况下进行编辑，更改单中若涉及关键工序可以自动生成文档。
3、系统集成管理
海思PLM解决方案可以实现与安全邮件集成、与BPM系统（流程管理系统）集成、与CA系统及门户集成、与CAMP集成、自动化工艺。

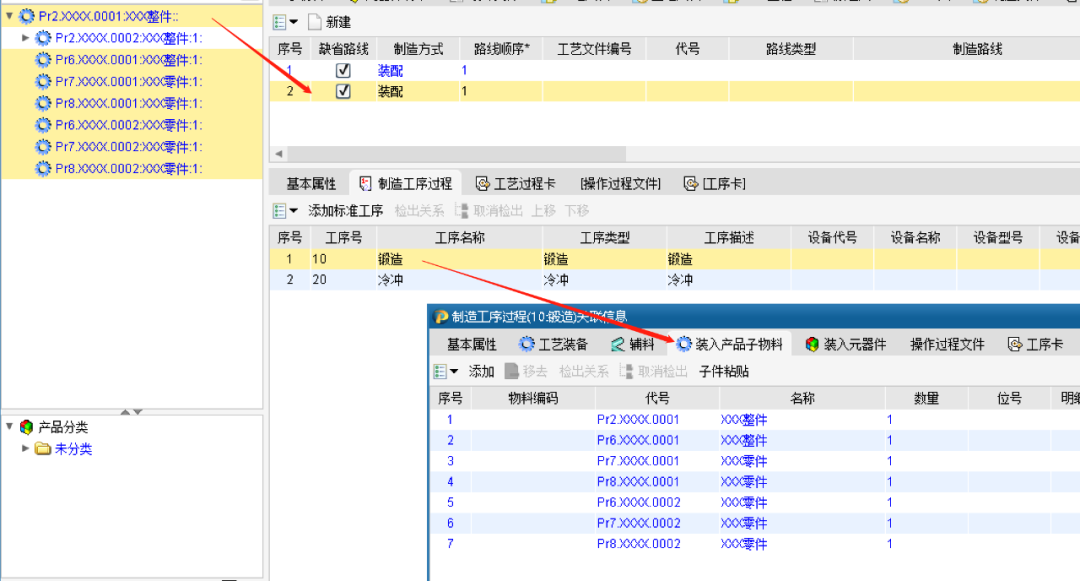

通过“保存到CRPC系统”将对应图号的工序保存到CRPC系统对应图号的制造路线
4、其他管理
可以实现三员管理、支持外接系统二次开发接口、满足通过互联网访问配置开发平台，系统名称可由管理员按需配置。

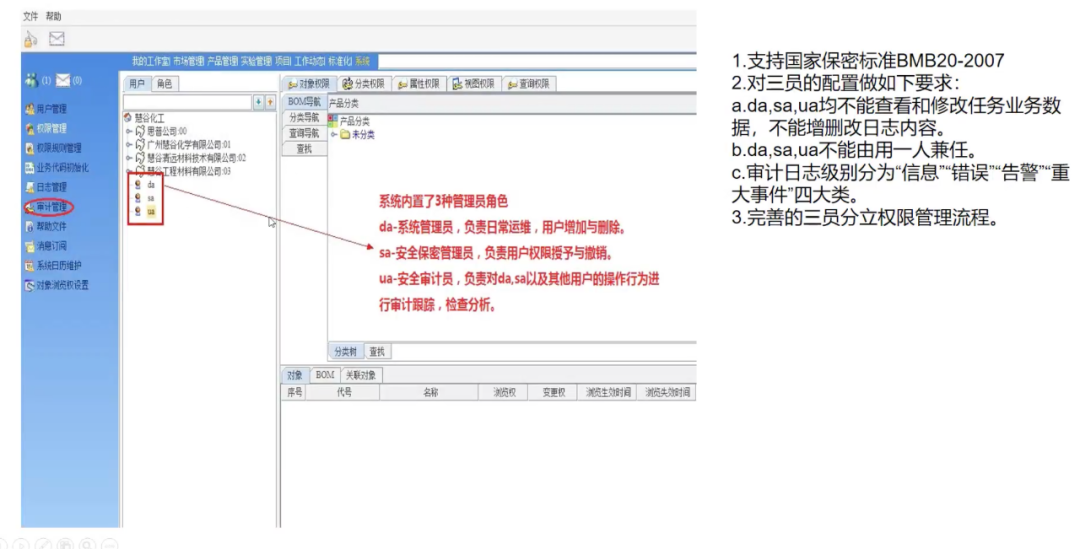

针对XX所集研发、设计、生产、试验、服务于一体的业务流程，海峰思普提供的PLM系统可让多项软件如机械设计、电子设计、软件开发、包装及工艺环节在一个平台上协同工作。通过“计划驱动、资源统筹、工作协同、任务考核”的科研生产组织方式，最终在同一个平台上实现管理对象、产品数据、过程管控、绩效考核的集成。基于强大的HISIPM/PLM项目管理技术能力，全球领先的MDA模块化设计方法论，基于多年项目积累的底层数据经验，根据XX所的需求，我司可快速搭建相匹配的功能模块，在前台生成配置文件，在后台自动生成数据结构，避免二次开发，通过高度柔性化、个性化的定制，缩短开发时间，提升研发效率；军工领域对涉密要求性很高，海思提供严格的保密技术方案，支持国家保密标准BMB20-2007,并对三员做出了相应配置设置，完善三员分立权限管理。对主流国产操作系统和数据库都适配，单一开发语言Java,基于J2EE标准，EJB封装技术，服务器及客户端都支持跨平台，跨平台UI设计，完善的国产化数据迁移方案，大大提升用户使用系统的便捷性和稳定性。此外在多项目高效协同工作的同时，海思PLM平台大大提升了立项的快捷化、执行的透明化、监督的自动化，通过知识库共享经验，数据安全可溯源等特性，达成航天科技XX所降本增效的基本业务诉求。

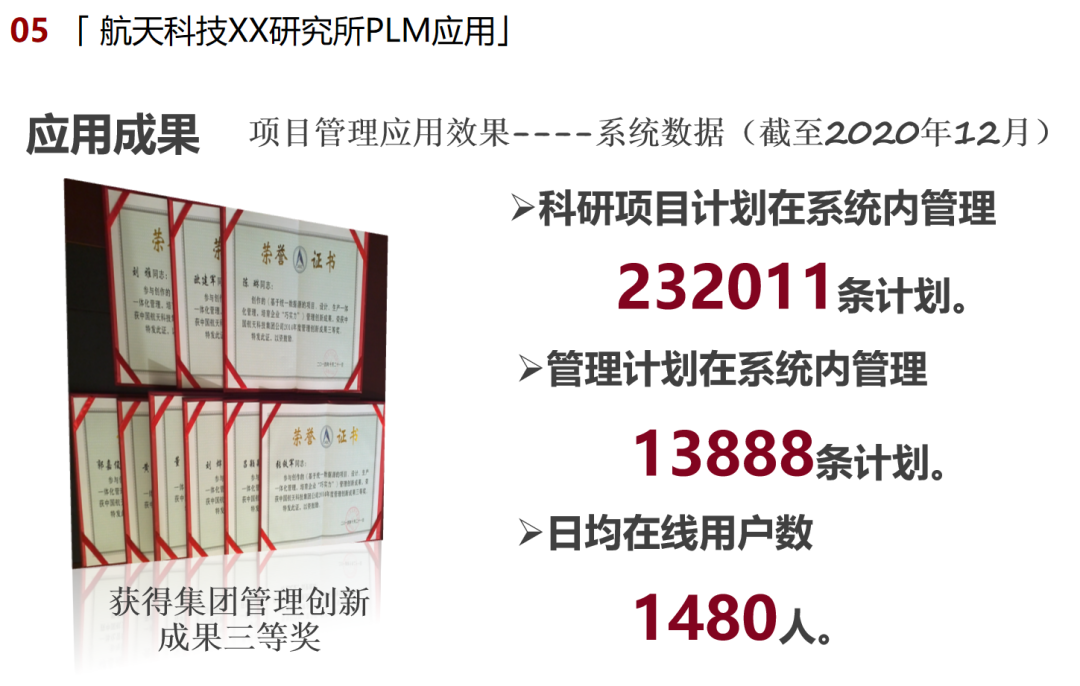

该项目的成功启用不仅给科研所提高了管理效率，提升了产值利润，还做为集团管理创新成果三等奖的示范案例在集团内部积极推广。与传统的流程化制造业项目相比，军工企业离散型制造的特点更明显，在新一轮科技革命和产业变革的剧烈震荡中，智能制造已经成为各国抢占先机实现弯道超车的重要节点。海峰思普看清行业大趋势，关注现代制造的核心要点，通过不断挑战技术壁垒，解决企业在发展中的经营管理痛点，为国防军工信息化建设做出积极贡献。航天科技XX所为海峰思普/思普软件在航空产业集群里又一应用客户，其系统实施迅速，应用深入，企业信息流打通，完全满足了当前和未来较长时间设计研发管理，海峰思普顾问的经验和建议受到客户极大好评！客户表扬这是西子航空实施的信息化大项目中最扎实、最成功的项目。这是海峰思普/思普软件全球领先的MDA技术和顾问经验结合的又一成果。
